產品概述
DM5728高清視頻處理模塊是基于TI的 Sitara系列處理器AM5728開發的綜合視頻處理平臺，支持雙路高清視頻采集，H264編碼，及網絡/SPI/USB等方式的傳輸，并支持目標識別，目標跟蹤，圖像增強等圖像處理，可廣泛應用于工業人機界面(HMI)、無人機圖傳與跟蹤識別、工廠自動化、機器視覺、醫學影像、嵌入式計算終端等。
功能特征
1. 單片處理器集成雙ARM核(Cortex-A15 1.5GHz)+ 雙浮點DSP核(C66X 750MHz)及高性能音視頻處理器;
2. 兩個C66x浮點超長指令數字信號處理器，每周期32個16x16位的定點乘法運算，完全兼容C67x和C64x目標編碼，提供強大的圖像處理能力;
3. IVA-HD子系統，支持1080P60全高清視頻硬件編解碼;
4. 兩路SGX544 3D 和1路GC320 2D圖形加速引擎，支持三路LCD和一路HDMI顯示;
5. 兩個PRU-ICSS(可編程實時處理和工業通信)單元，每個單元由兩個Cortex-M4協處理器組成;
6. 支持EtherCAT、EtherNet/IP、PROFIBUS等工業協議

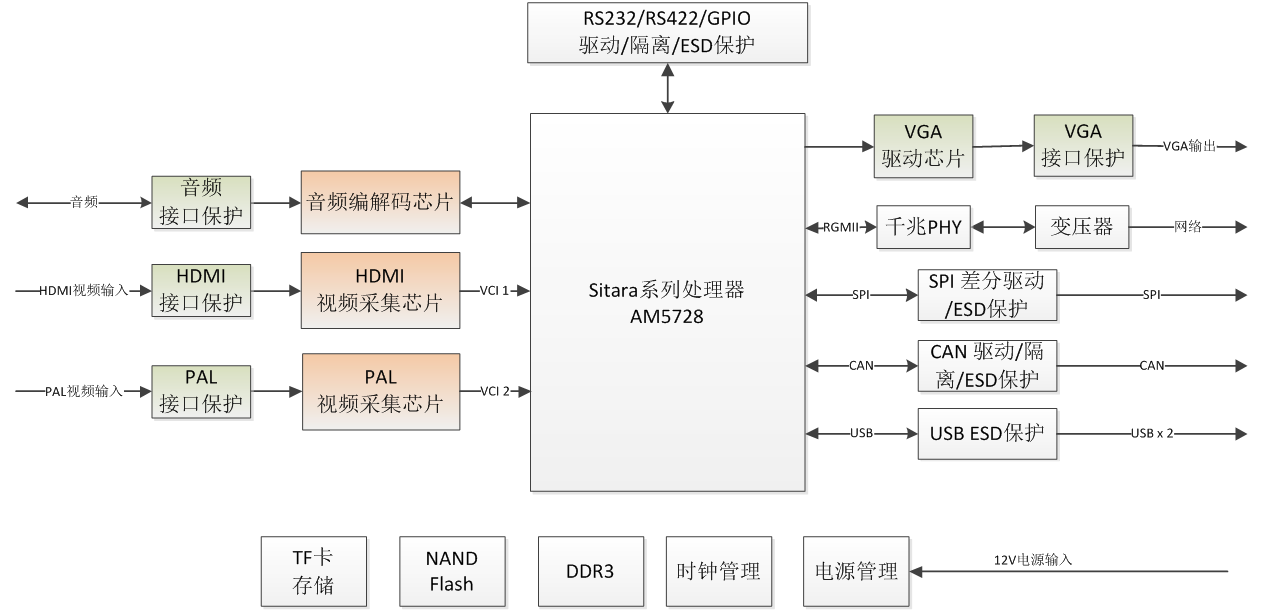

7. 板載外部接口包括：
a) 一路全高清HDMI視頻采集接口，可支持1080P60;
b) 一路PAL視頻采集接口，可連接紅外攝像機;
c) 一路千兆網絡接口;
d) 2路帶驅動的SPI接口;
e) 4路RS232接口;
f) 2路RS422接口;
g) 2路CAN接口;
h) 8路GPIO接口;
i) 可支持16位按鍵接口;
j) TF存儲卡接口;
k) MIPI DPI 2.0液晶屏接口，最高可支持1080P液晶屏;
l) 還外擴了USB，I2C等外部接口供擴展使用;
8. 可實現視頻相關功能主要包括：
a) 雙路高清視頻H264編解碼;
b) 視頻圖像增強，圖像識別，目標跟蹤等算法,通過外部接口實時傳輸目標偏移信息;
c) 通過串口/SPI/CAN/I2C等多種方式獲取高度、位置等信息，進行實時視頻疊加;
d) 支持網絡/SPI/USB等多種方式的數據傳輸;
9. 環境參數： -40℃ - 80℃，所有外部接口均進行ESD保護，可適應各種復雜的應用環境;
10. 可根據客戶實際需求進行軟硬件定制開發。
